Vorlesung: Silicatchemie

4. Ring(Cyclo)-Silicate

4.4. Ringsilicate mit Verzweigungen

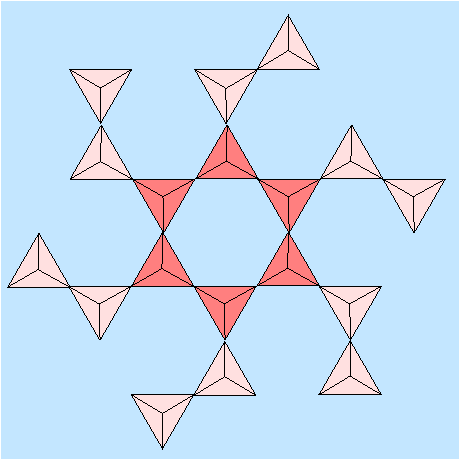

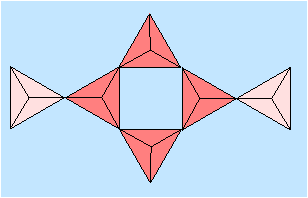

Es gibt nur zwei Beispiele für Silicate mit verzweigten Ringen. Links unten in Tabelle 4.4.1. das Anion {oB,1r}[Si4O12(SiO3)2] im Eakerit Ca2SnAl42[Si6O18](OH)2(H2O)2. Wenn das tetraedrisch koordinierte Al mit zum Silicatteilverband gerechnet wird (z.b. bei statistischer Besetzung dieser Position mit Al/Si in der Hochtemperaturform), ist der Eakerit als Phyllosilicat mit offen-verzweigten Vierereinfachschichten zu beschreiben. In Tabelle 4.4.1 rechts das Anion des Tienshanit (Na9KCa2Ba6(Mn,Fe)6(Ti,Nb,Ta)6B12{oB,1r} [Si18O54]O15(OH)2), der einen Sechsring mit Verzweigungen enthält. .
Mineral Eakerit Tienshanit
Formel Ca2SnAl42[Si6O18](OH)2(H2O)2 Na9KCa2Ba6(Mn,Fe)6(Ti,Nb,Ta)6B12[Si18O54]O15(OH)2

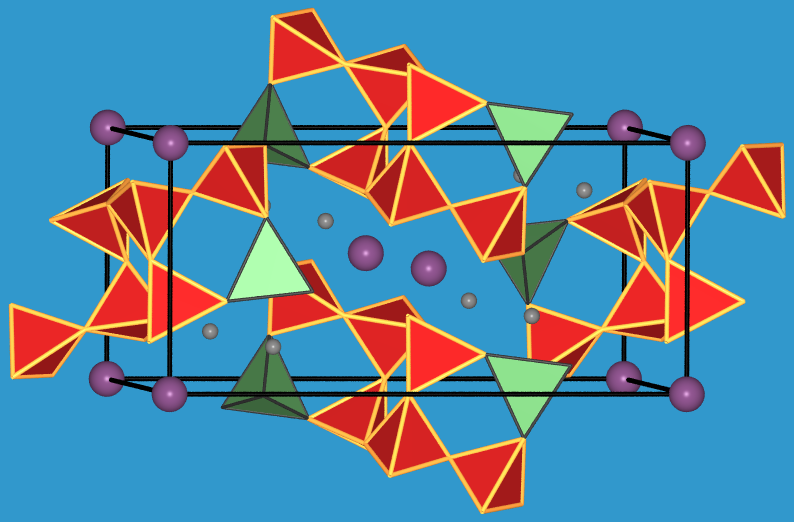

Struktur
.
VRML
Mineralogie/Fotos Mineralogie und Fotos -
Tab. 4.4.1. Silicate mit verzweigten Ketten
