Strukturtypen-Datenbank: AB-Verbindungen
Wurtzit-Typ (B4-Typ)
Beschreibung (VRML)
Beide Ionensorten bilden hexagonal-dichteste Teilgitter. Die Zn-Atome sind
von vier S-Atomen in Form eines Tetraeders umgeben (und umgekehrt) (CN=4:4).
Verbindet man gedanklich die verschiedenen Atomsorten durch Linien, so
erhät man Sechsringe in der Sessel- und in der Wannenkonformation.
Alternative Beschreibung
Die Sulfid-Ionen bilden eine hexagonal-dichteste Kugelpackung
(h.c.p./Mg-Typ, Schichtfolge |:AB:|),
bei der die Hälfte der Tetraederlücken von Zn-Kationen besetzt ist
(und umgekehrt).
Weitere Veranschaulichungshilfen

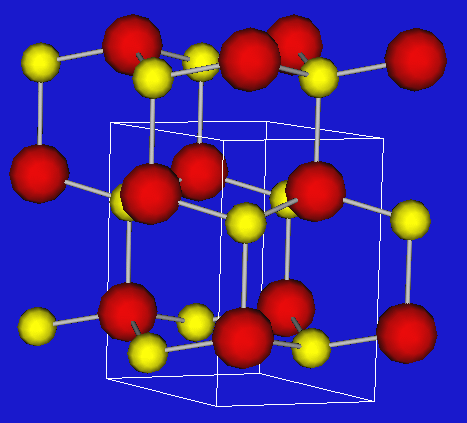

| Stick-and-Ball-Darstellung |

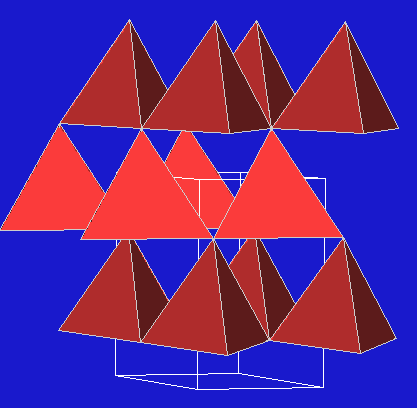

Polyeder-Darstellung |
|
 |
| VRML |
VRML |
Vorkommen
In der Wurtzit-Struktur kristallisieren:
- Getreu der Grimm-Sommerfeldschen Regel:
- ZnS (Wurtzit) (Hochtemperaturform)
- BeO, ZnO, AlN, GaN
- α-SiC, γ-BN, C(hexagonal)
- Abweichend von der Grimm-Sommerfeldschen Regel:
Verwandtschaften
- Liegt eine kubisch-dichteste (kubisch-flächenzentrierte) Packung
der beiden Atomsorten vor, so erhält man den Zinkblende-Typ.
- Ersetzt man sämtliche Atome durch C-Atome, so erhält man die
hexagonale Diamant-Struktur.
- Ersetzt man sämtliche Atome durch Si-Atome und fügt zwischen
je zwei dieser Atome ein O-Atom ein, so erhält man
die Struktur des Tridymits.
- Einige ternäre Verbindungen kristallisieren in der Wurtzit-Struktur.
Dabei werden die Zn-Plätze wie folgt von den Metallatomen besetzt:
- statistisch: AgInS2
- geordnetes Ersetzen durch MIII und MI: Cu3AsS4
- Verbindungen mit Leerstellen
- β-Ga2S3 (statistische Verteilung der Ga-Atome,
wobei 1/3 der Zn-Plätze unbesetzt bleibt)
- α-Ga2S3 (geordnete Verteilung der Ga-Atome)
- ZnAl2S4, Yb2S3
Links:
