Strukturtypen-Datenbank: AB2-Verbindungen
Rutil-Typ (C4-Typ)
Beschreibung (VRML)

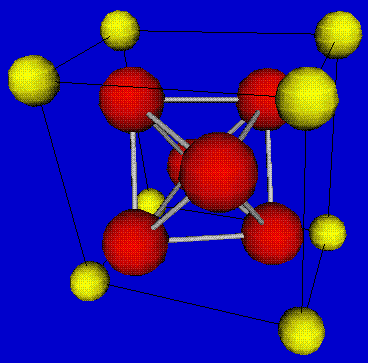

Die Titanatome bilden für sich gesehen ein innenzentriertes
tetragonales Gitter. Jedes Titanatom ist von sechs O-Atomen in Form eines
etwas verzerrten Oktaeders umgeben, jedes O-Atom ist von 3 Ti-Atomen in Form
eines gleichschenkligen, fast gleichseitigen Dreiecks umgeben. Die

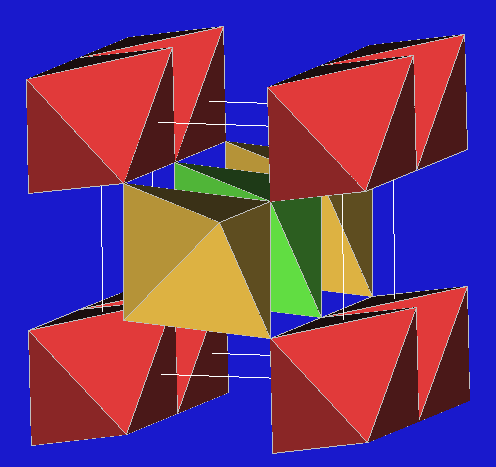

TiO6-Oktaeder haben jeweils zwei gegenüberliegende Kanten
mit zwei anderen Oktaedern gemeinsam und sind daher zu Ketten
verknüpft, die ihrerseits wieder untereinander über gemeinsame
Oktaederecken zu einem dreidimensionalen Netzwerk verbunden sind.
Alternative Beschreibung
Die O-Atome bilden eine etwas verzerrte hexagonal-dichteste Kugelpackung,
deren Oktaederlücken zur Hälfte derart mit Ti-Atomen gefüllt
sind, dass diese ihrerseits eine tetragonal innenzentrierte Elementarzelle
(Raumgruppe: I41/amd) bilden.
Weitere Veranschaulichungshilfen
Vorkommen
- Im Rutil-Typ kristallisieren:
- ionische Metalldioxide: TiO2, VO2, NbO2, CrO2 (AFM!), MoO2, WO2,
MnO2, RuO2, OsO2, IrO2,
GeO2, SnO2, PbO2, TeO2.
- Metallfluoride: MnF2, FeF2, CoF2,
NiF2, PdF2, ZnF2, MgF2
- MgH2
- SiO2 (Stishovit, Hochdruckmodifikation)
- statistische Verteilung der Metallatome:
MIIIMVO4 (wobei MIII = Cr, Fe, Rh
und MV = Sb, Nb, Ta), AlSbO4, GaSbO4, RhVO4
- In deformierten Rutil-Strukturen kristallisieren (vgl. Verwandtschaften):
- CaCl2, CaBr2, SnCl2
- Dioxide mit Metall-Metall-Bindungen
Verwandtschaften
- Die Rutil-Struktur stellt eine verzerrte Calciumchlorid-Struktur dar, in der die
Chlorid-Ionen eine hexagonal-dichteste Packung bilden und die Calciumionen
jede übernächste Oktaederlücke besetzen.
- Eine andere Verknüpfung der Oktaeder liegt in den beiden weiteren TiO2-Modifikationen
Anatas und Brookit vor.
- Vergleiche auch: 'Trirutil'-Struktur (MIIMV2O6)
Fotos von Rutil
| Rutil-Kristall |

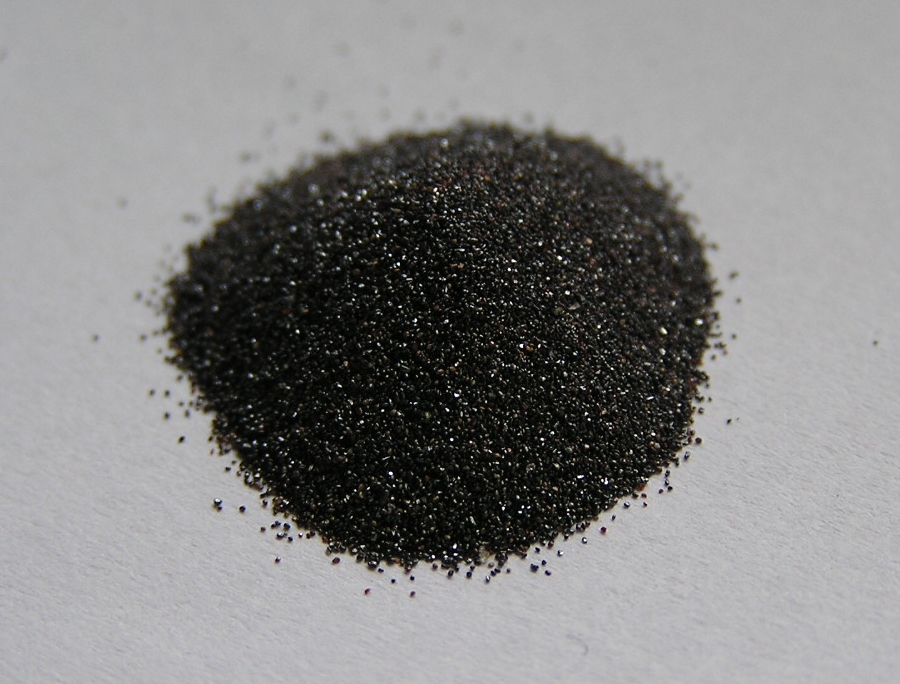

Natürlicher Rutil |
aufgereinigt, als Weisspigment |
 |
 |
 |
