Calciumfluorid-, Fluorit- oder Flußspat-Typ (C1-Typ)

Beschreibung (VRML )

Alternative Beschreibung

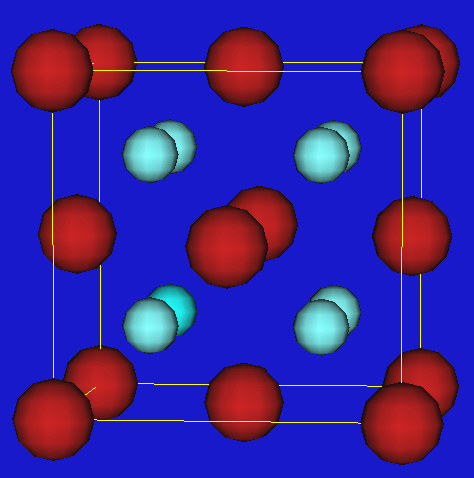

Die Calcium-Ionen bilden eine kubisch-dichteste (kubisch flächenzentrierte) Kugelpackung, bei der alle Tetraederlücken von Fluorid-Ionen besetzt sind.
Umgekehrt bilden die Fluorid-Ionen eine kubisch primitive Packung, wobei jede übernächste kubische Lücke von Calcium-Ionen besetzt ist.

Darstellung	Stick-and-Ball	Polyederdarstellung I	Polyederdarstellung II
statisch
VRML	mit Kugeln	mit Polyedern	beides in schick

Vorkommen

• Im Calciumfluorittyp kristallisieren:

  • Fluoride und die Oxide von Elementen mit größerem Radius, so dass acht Fluor- bzw. Sauerstoffatome um ein Metallatom Platz finden.
    • CaF₂, SrF₂, BaF₂, CdF₂, HgF₂
    • CeO₂, ThO₂, UO₂, NpO₂, PuO₂, AmO₂
    • kubisch stabilisiertes ZrO₂ (cubic zirconia, CZ)
    • mit statistischer Verteilung
      • der Metallatome: KLaF₄, α-K₂UF₆, NaCaCdYF₈, NaTlF₄, M^IIIPa^VO₄ (M^III = Seltene Erde oder Actinoid).
      • der Nichtmetallatome: AcOF
    • geordnete Verteilung:
      • der Nichtmetallatome: YOF, LaOF, PuOF
  • Einige Hydride
    • LaH₂, CeH₂, PrH₂, SmH₂
    • TiH_1.50-1.99
    • verzerrte Fluoritstruktur: TiH₂ und ThH₂
• Im Antifluorittyp (siehe Verwandtschaften) kristallisieren:
  • Alkalimetallchalkogenide
    • Li₂(O,S,Se,Te)
    • Na₂(O,S,Se,Te)
    • K₂(O,S,Se,Te)
    • Rb₂(O,S)
  • Be₂C, BeAl(B), Mg₂Si, Mg₂Ge, Mg₂Sn, Mg₂Pb, Ir₂P, Rh₂P, PtAl₂, PtGa₂, PtIn₂, AuAl₂, AuGa₂, AuIn₂, Na₂Pt
  • statistische Verteilung der Metallatome über die Li-Plätze
    • LiMg(N)
  • geordnete Verteilung der nicht in Klammern stehenden Atome über die Li-Plätze
    • LiZn(N), AgMg(As), MgSb(Cu), MgBi(Cu), CdSb(Cu)
  • andere (teils geordnet, teils ungeordnet)
    • Li₃Al(N₂), Li₃Ga(N₂), Li₅X(Y₃) (wobei X = Si, Ge, Ti und Y = N, P, As)

Verwandtschaften

• Nehmen - wie im Li₂O - Anionen die Kationen-Plätze und Kationen die Anionen-Plätze im Calciumfluorit-Typ ein, so spricht man vom Antifluorit-Typ (Antityp).
• Entfernt man in der Weise jedes übernächste Fluorid-Ion, dass jeweils vier der verbleibenden die Ecken eines Tetraeders besetzen, so erhält man die Zinkblende-Struktur.
• Die Baddeleyit-Struktur von 'normalem' Zirkonia ZrO₂ ist eine monoklin verzerrte Variante des Fluorit-Typs.

Fotos von Mineralien

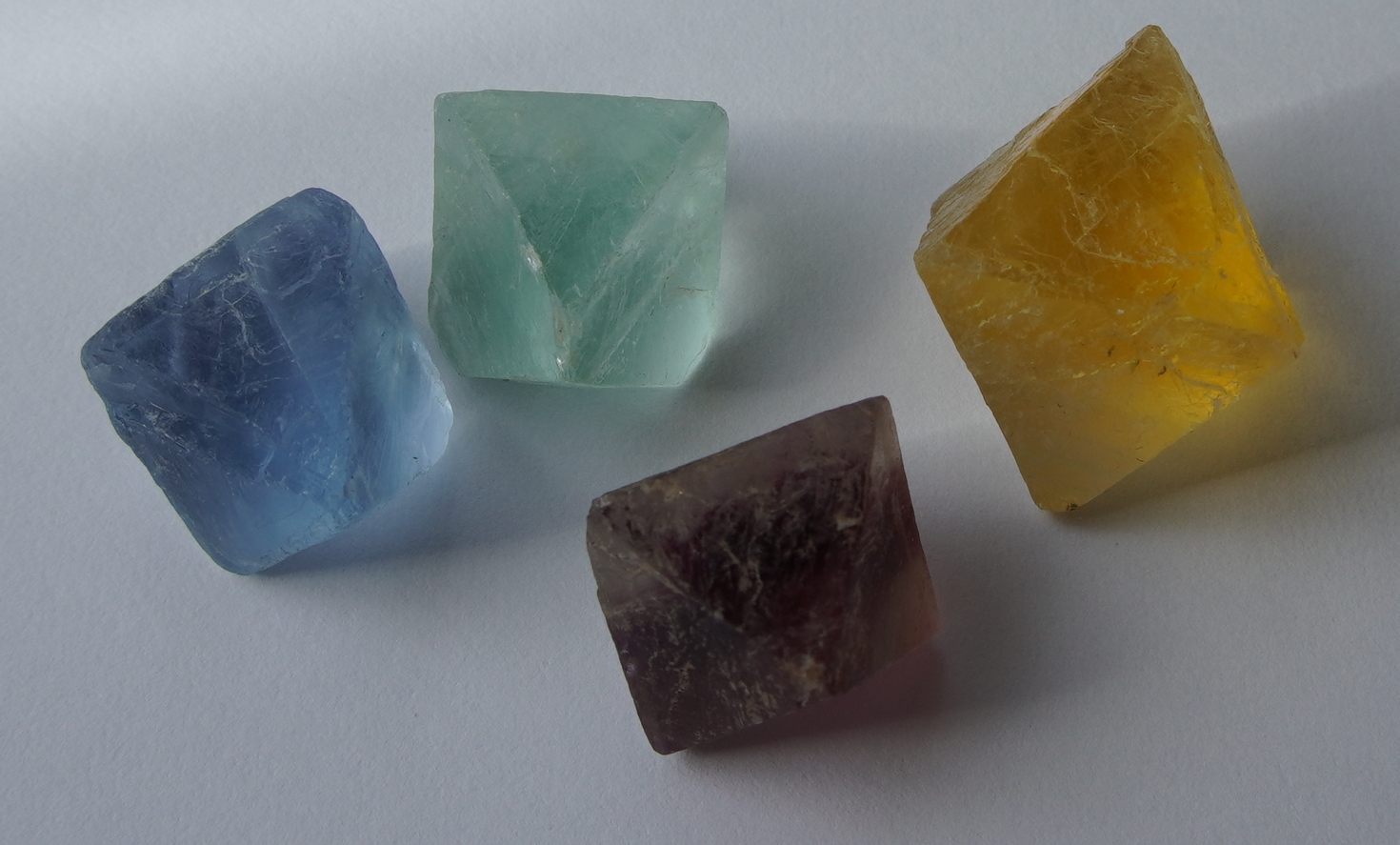

Fluorit (CaF2), Spaltoktaeder	Fluorit (CaF2)	CZ (cubic zirconia, ZrO2)

Links

• s.a. Kapitel 4.3. (Salze aus Kugelpackungen der Anionen) und
• Kapitel 3.3. (AB₂-Ionenkristalle) und
• Kapitel 9/Ti-Gruppe zu Details von ZrO₂ jeweils aus der VL Chemie der Metalle

Inhalt

Elemente

AB

AB2

AB3

A2B3

A3B4

Sonstige

⇦ CR_home

Metalle

Nichtmetalle

Struktur-Chemie

FK-Chemie

Methoden

Interm. Phasen

Oxide

Silicate
